Шпунт Ларсена при высоких грунтовых водах
Высокий уровень грунтовых вод (УГВ) — одна из самых частых причин срыва сроков и удорожания нулевого цикла. Плывуны, обводнённые пески, суффозия, затопление котлована за одну ночь — всё это знакомо каждому, кто строил вблизи рек, в поймах или на намывных территориях.
За 15 лет работы с ограждениями котлованов можем сказать прямо: при УГВ выше отметки дна котлована шпунт Ларсена в большинстве случаев остаётся самым надёжным и экономически предсказуемым решением. Разберём, почему это так, как правильно выбрать профиль, рассчитать заглубление и не допустить типовых ошибок.
Автор статьи - Виктор Зырянов
Почему высокие грунтовые воды — это проблема номер один для котлована
Когда УГВ находится выше проектной отметки дна котлована, застройщик сталкивается сразу с несколькими рисками:
- Приток воды в котлован. Откачка без ограждения превращается в бесконечный процесс: вода поступает быстрее, чем её удаляют насосы.
- Суффозия и вынос грунта. Фильтрационный поток вымывает мелкие частицы из-под фундаментов соседних зданий — появляются осадки и трещины у соседей, а вместе с ними и судебные иски.
- Плывуны. Водонасыщенные пылеватые пески и супеси теряют несущую способность и «текут», обрушая откосы.
- Гидростатическое давление на дно. При напорных водах возможен прорыв дна котлована снизу.
- Невозможность работы техники. Переувлажнённое основание не держит экскаватор и сваебойную установку.
Открытый водоотлив и иглофильтровое водопонижение частично решают проблему, но имеют жёсткие ограничения: депрессионная воронка вызывает осадки окружающей застройки, а в грунтах с низкой фильтрацией (суглинки, глины с прослойками песка) иглофильтры малоэффективны. Именно здесь на сцену выходит шпунтовое ограждение.
За счёт чего шпунтовая стена держит воду

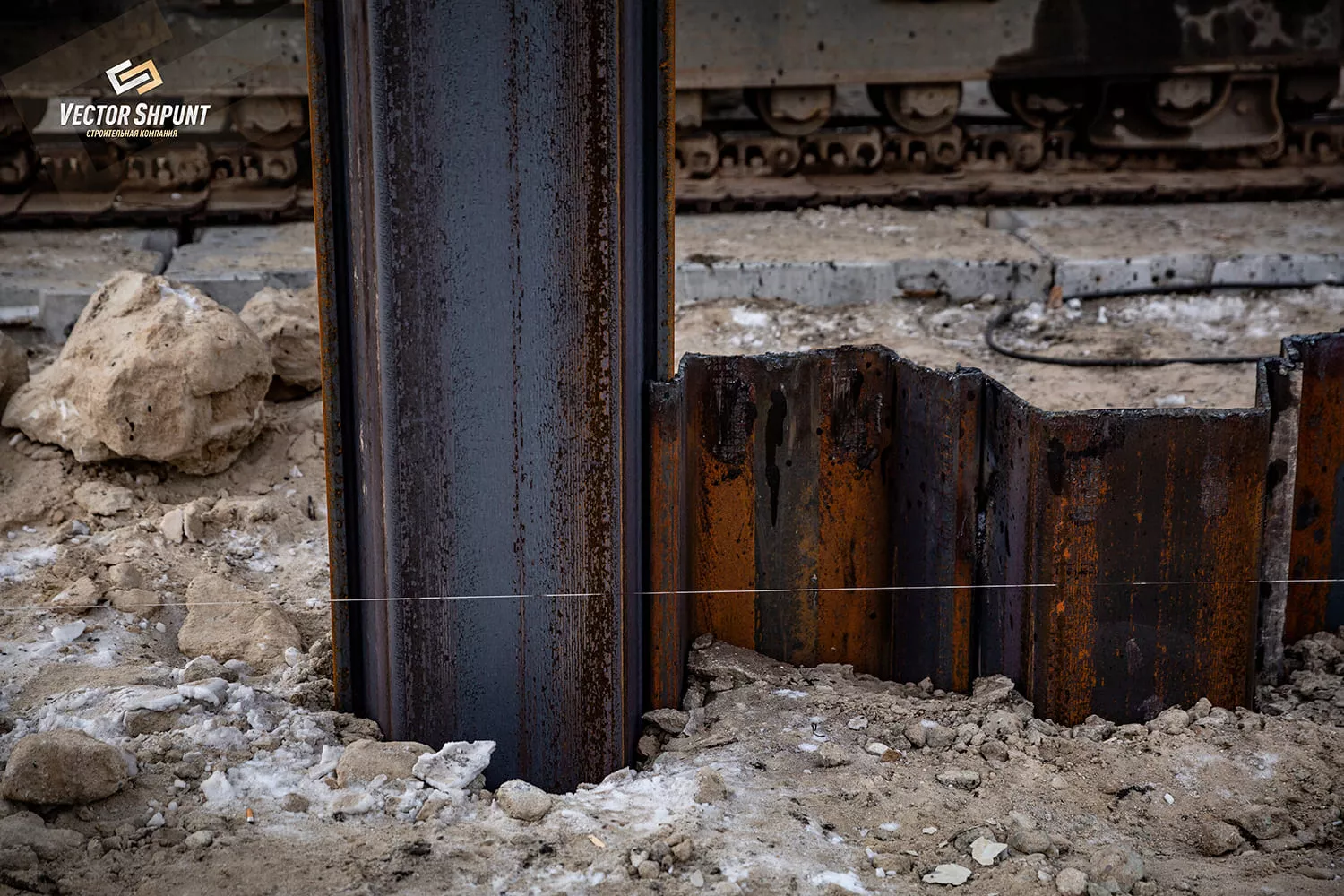

Сплошная стена из шпунта Ларсена выполняет две функции одновременно: несущую, то есть воспринимает боковое давление грунта и воды, и противофильтрационную — отсекает приток в котлован. Для второй функции критичны два момента.
Герметичность замков
Замок Ларсена не абсолютно герметичен «из коробки»: в первые дни после погружения возможна остаточная фильтрация. Но в водонасыщенных грунтах происходит кольматация — поток воды несёт частицы грунта, которые забивают микрозазоры замка.
Через 1–3 недели фильтрация может заметно снизиться. Когда герметичность нужна с первого дня, например в акватории или при напорных водах, замки до погружения обрабатывают герметиком: битумным, полиуретановым или набухающим. Проблемные стыки при необходимости проваривают или инъектируют по месту.
Заглубление в водоупор
Правильно заглублённая стена работает как вертикальная противофильтрационная завеса. Ключевое правило: низ шпунта заводится в водоупорный слой — глину или плотный суглинок — минимум на 1–2 метра.
Если водоупорный слой недостижим, заглубление рассчитывают из условия недопущения суффозии и прорыва дна. Как правило, в таких случаях глубина погружения принимается не менее половины глубины котлована ниже его дна, но окончательное значение определяется расчётом.
Почему расчёт особенно важен при высоком УГВ
При высоком уровне грунтовых вод к активному давлению грунта добавляется полное гидростатическое давление воды. В ряде случаев оно может превышать грунтовую составляющую.
Профиль, который проходит по прочности в сухом грунте, в обводнённых условиях может оказаться недостаточным. Поэтому момент сопротивления, марка шпунта, длина свай и глубина погружения должны определяться только на основании инженерного расчёта.
Типичные ошибки, приводящие к затоплению котлована
Даже правильно выбранный шпунт не защитит котлован от воды, если нарушена технология проектирования или монтажа. Чаще всего проблемы возникают не из-за самого профиля, а из-за ошибок в расчёте, дефектов замков, неполного контура или неправильного водоотлива.
- Шпунт не доведён до водоупора. Вода обходит стену снизу, из дна котлована начинают бить «фонтаны».
- Расчёт выполнен без сезонного подъёма УГВ. Весной уровень грунтовых вод может подняться на 1–2 м, и ограждение перестаёт работать в проектном режиме.
- Арендный шпунт использован без дефектовки замков. На глубине может произойти расхождение замка, что приводит к локальному размыву и притоку воды.
- Оставлен разрыв контура. Временный «проём для въезда техники» превращается в зону активного водопритока.
- Выполнена форсированная откачка при напорных водах. Это повышает риск прорыва дна; напор в таких условиях снимают разгрузочными скважинами.
- Сэкономили на распорной системе. Гидростатическое давление дополнительно нагружает стену, прогиб увеличивается и может раскрыть замки.
Чтобы избежать затопления котлована, важно проверять не только марку шпунта, но и глубину погружения, замкнутость контура, состояние замков, расчёт по УГВ и работу распорной системы.
Какой шпунт выбрать при высоком УГВ: сравнение видов
| Вид шпунта | Герметичность | Жёсткость стены | Оборачиваемость и аренда | Когда уместен при высоком УГВ |
|---|---|---|---|---|
| Корытный, Ларсена, U-профиль | Замок кольматируется, легко герметизируется | Высокая | Многократное извлечение, развитый рынок аренды | Базовый выбор: котлованы в обводнённых грунтах любой сложности |
| Z-профиль | Сопоставима с корытным | Выше момент на тонну металла, так как замок вынесен из нейтральной оси | Высокая, но парк в аренде меньше | Глубокие котлованы, когда важна экономия металла |
| Трубчатый, труба с приварными замками | Замки герметизируются, стена почти монолитна | Максимальная | Ограниченная: дорогой вариант, чаще под конкретный проект | Большие глубины, напорные воды, набережные, слабые грунты |
| Плоский, S-профиль | Замок работает на растяжение | Низкая изгибная жёсткость | Узкая ниша применения | Ячеистые перемычки в акваториях; для обычных котлованов не применяется |
| ПВХ / композитный | Замок герметичен | Низкая | Лёгкий материал, но хрупкий при перестановках | Неглубокие дренажные завесы, берегоукрепление; для глубоких котлованов не подходит |
Вывод: для типового котлована с высоким УГВ оптимален стальной корытный шпунт Ларсена — по совокупности герметичности, прочности, доступности на рынке аренды и извлекаемости. Z-профиль и трубчатый шпунт — решения для повышенных глубин и нагрузок, ПВХ — только для мелких завес.
Порядок работ
Работы при высоком уровне грунтовых вод выполняются поэтапно: от инженерной оценки участка до извлечения шпунта после завершения строительства. Такой порядок позволяет заранее учесть давление воды, подобрать профиль и снизить риск притока в котлован.
- Изыскания. Уточняем УГВ, включая сезонный максимум, напорность горизонтов, отметку водоупора и коэффициенты фильтрации.
- Расчёт ограждения. Определяем глубину погружения, тип и профиль шпунта, распорную систему или анкера, выполняем проверку на суффозию и прорыв дна.
- Погружение по замкнутому контуру. Контролируем вертикальность и целостность замков. Способ погружения подбирается под грунты и окружающую застройку — на водонепроницаемость готовой стены он не влияет.
- Экскавация с ярусами крепления. Устанавливаем обвязочные пояса и распорки по мере откопки котлована.
- Локальный водоотлив. Остаточный приток снимается зумпфами и одним–двумя дренажными насосами — объёмы несопоставимы с открытым котлованом.
- Фундамент, обратная засыпка и извлечение шпунта. После завершения работ выполняем дефектовку материала и возврат арендодателю.
